集測控一體的數顯型激光位移傳感器

測量范圍25-110mm多種量程可選擇

便捷操作面板配置OLED數字顯示

具有模擬量與RS485通訊(支持ModBus協議)通信多種輸出

線性精度高達±0.1% F.S.

分辨率最高達2.5μm溫度漂移控制在±0.02%F.S./℃


系列：FSD11系列
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-21983907666.20.69db21e7bF8uzX&id=635031051245
  • 性能特點
  • 產品規格

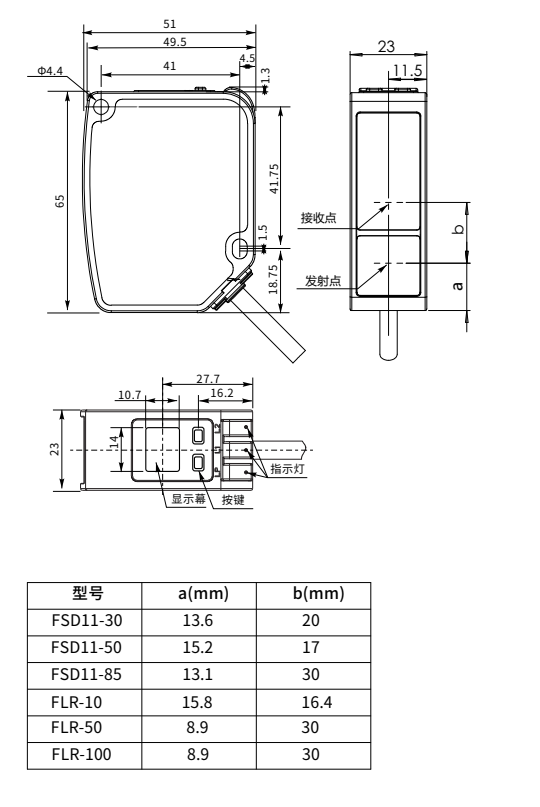

  • 尺寸

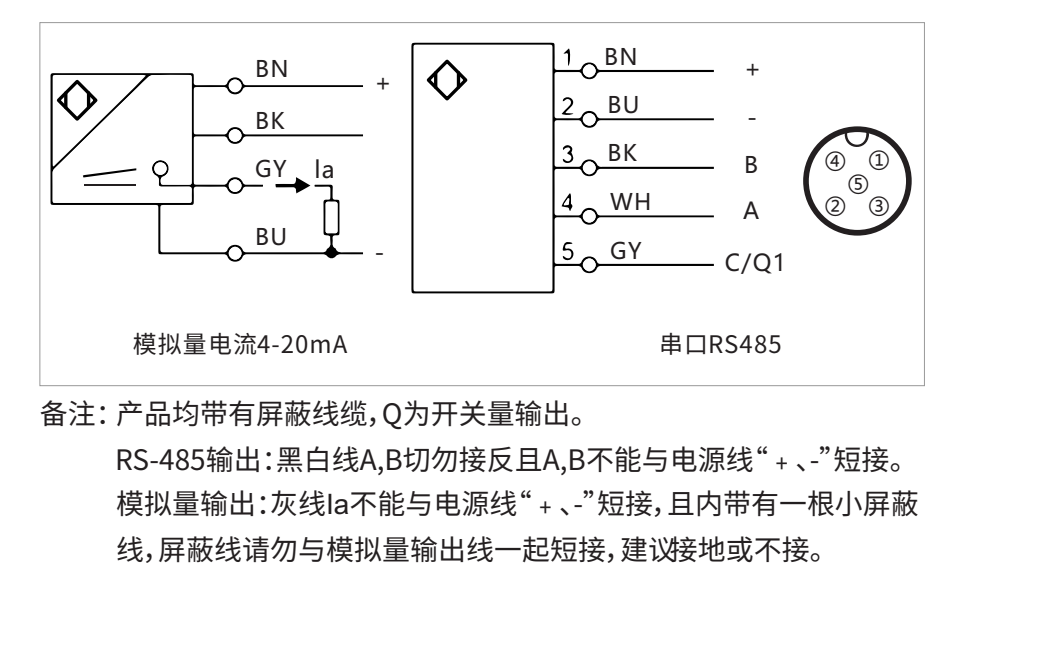

  • 接線
  • 下載


? ? ? ? ? ? ? ? ? ? ? ?特性：

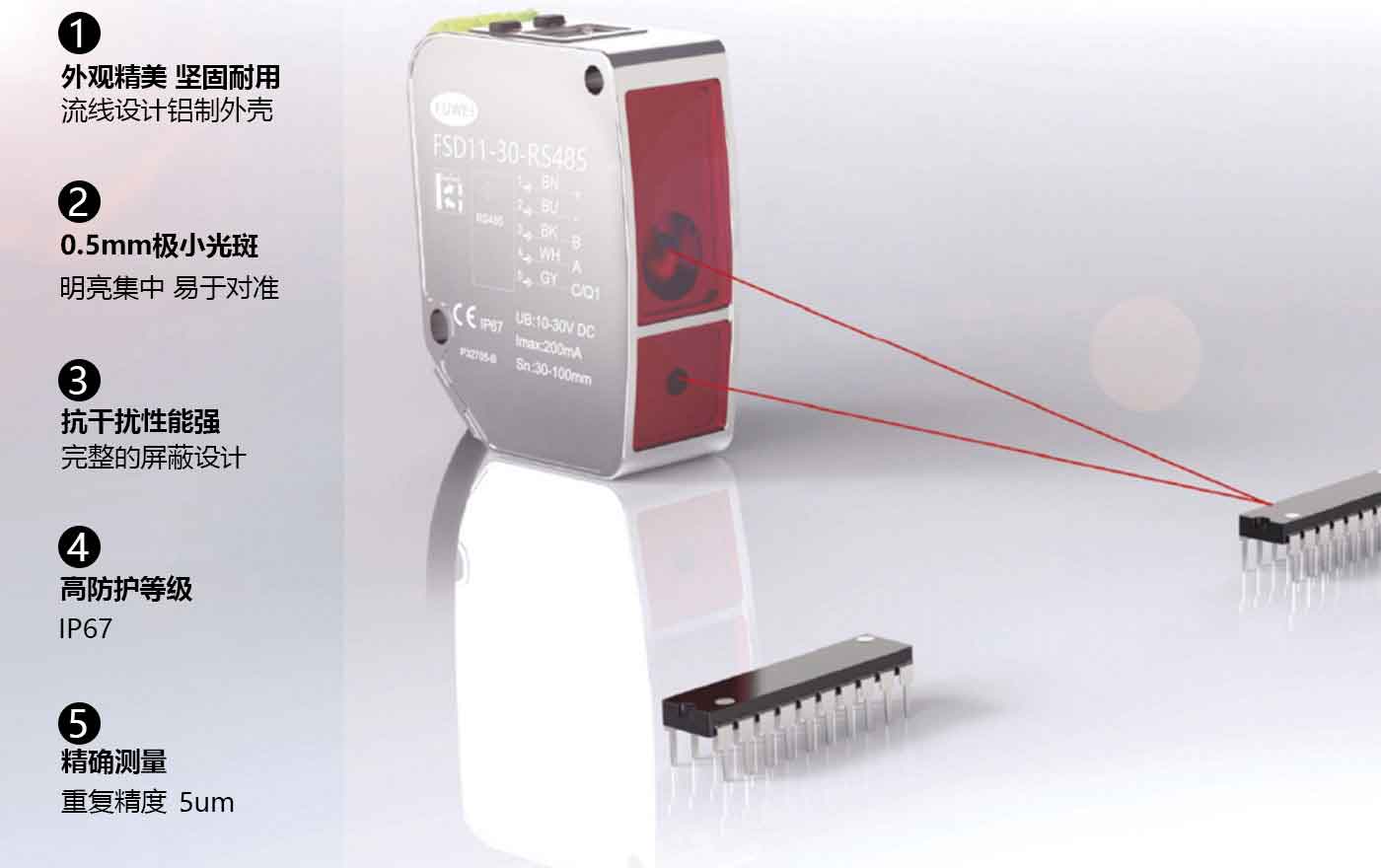

精美的外觀設計,輕重量鋁制外殼,便于安裝與拆卸；

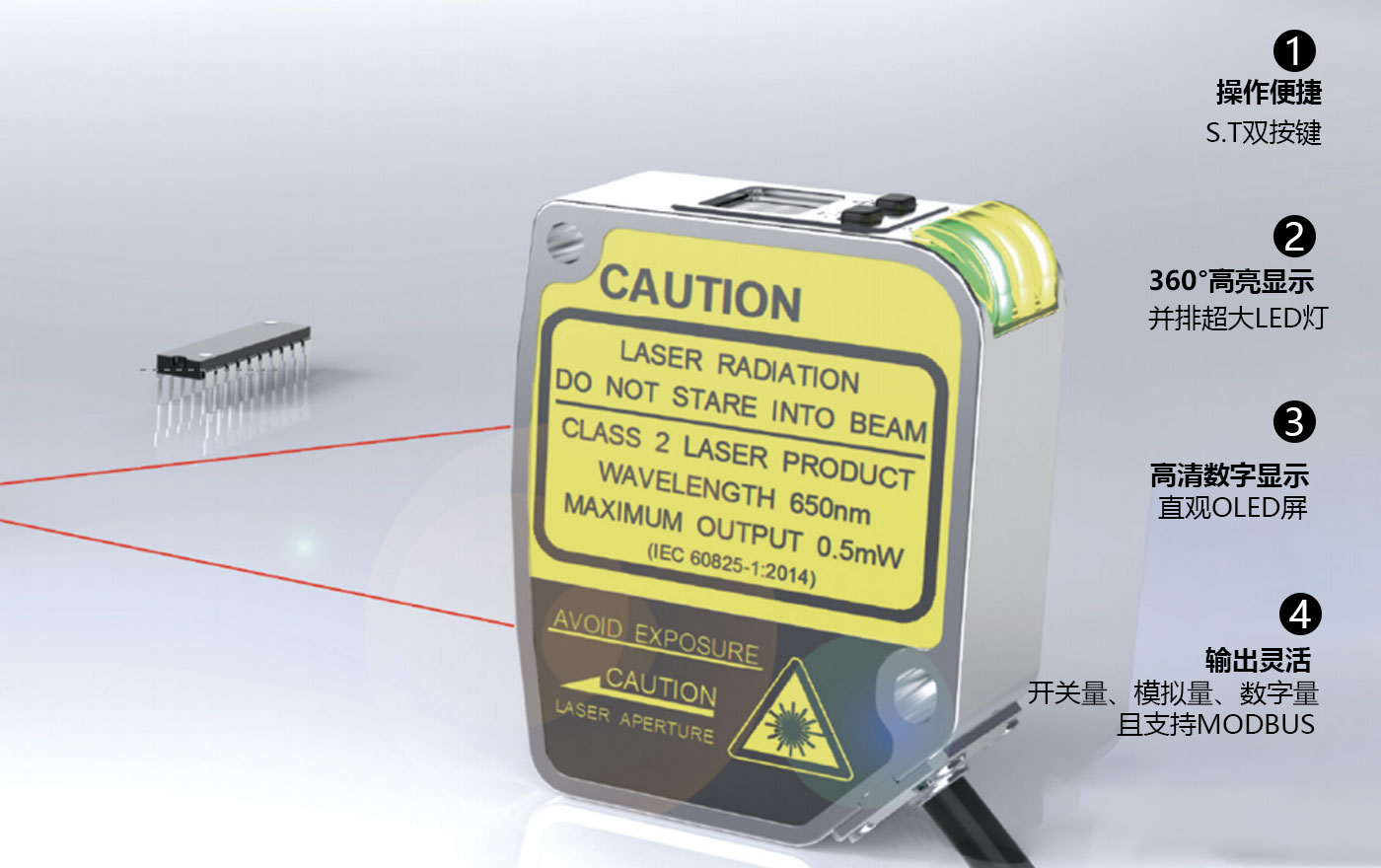

便捷的操作面板搭配直觀OLED數字顯示,可快速完成所有功能設定；

細小的0.5mm直徑光斑,精確地測量極小物體；

按鍵或遠程示教可以便捷的設定響應時間,滿足不同的場合；

強大的功能設定,靈活的輸出方式；

雙屏蔽電線,抗干擾能?更強；

IP67防護等級,在水和灰塵較多的環境中也可輕松使用；


激光位移傳感器





激光位移傳感器

極小的激光光斑 :良好的黑白色差,且光斑尺寸僅為0.5mm ,

可精確檢測細小物體。

精確的檢測能力 :高精度CMOS傳感器以及獨特的算法,超高的線性精度,實現非接觸式、無磨損的測量。

靈活的輸出方式:內置開關量(NPN/PNP/PULL·PUSH)輸出+模擬量4...20mA或RS485且支持MODBUS協議.無需連接控制器,獨立工作無論P(yáng)LC還是工控機均可輕松直連。

強大的操作功能 :豐富的量程與精度可選，不同的模式與濾波可設,搭配零點設置,單點,窗口示教,模擬映射設定等功能,確保穩定、靈活地過程控制與檢測。

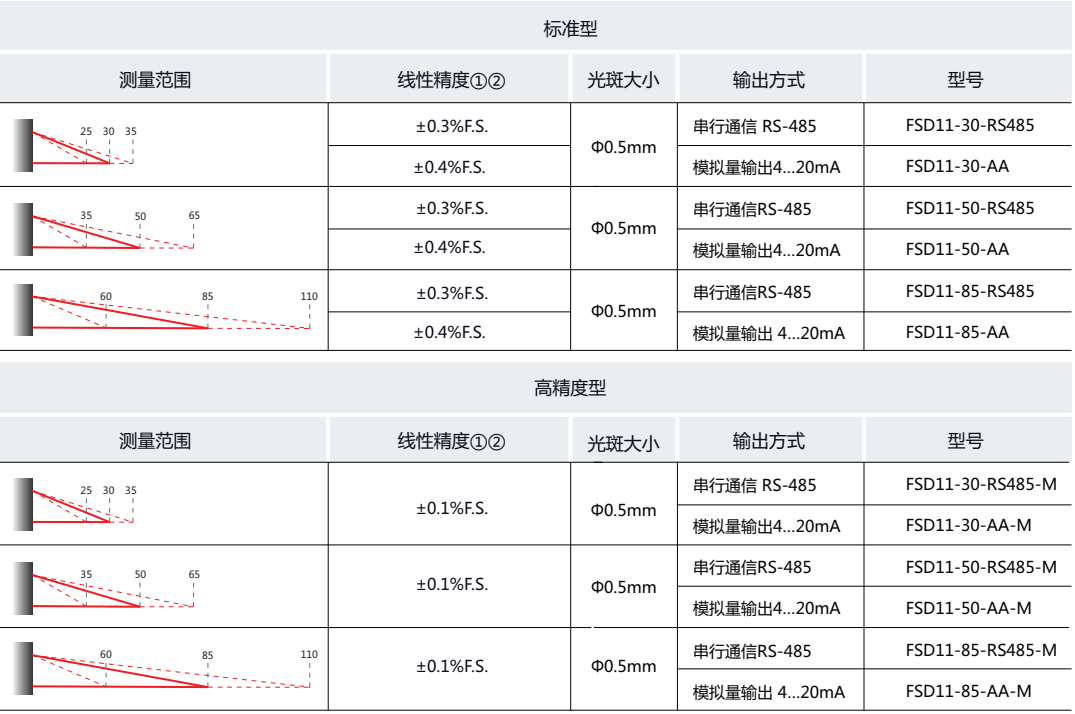

選型表

激光位移傳感器

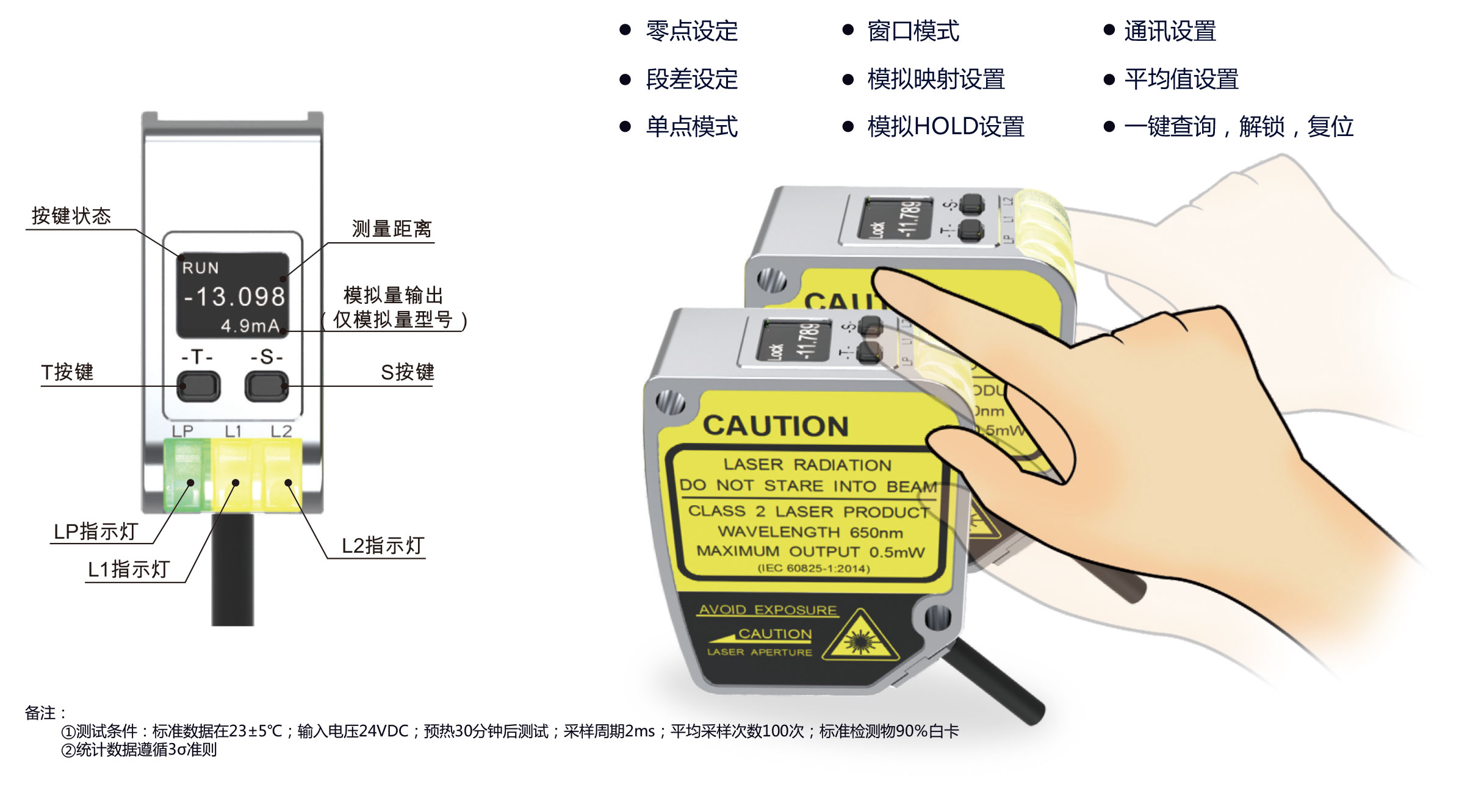

操作面板與功能


激光位移傳感器

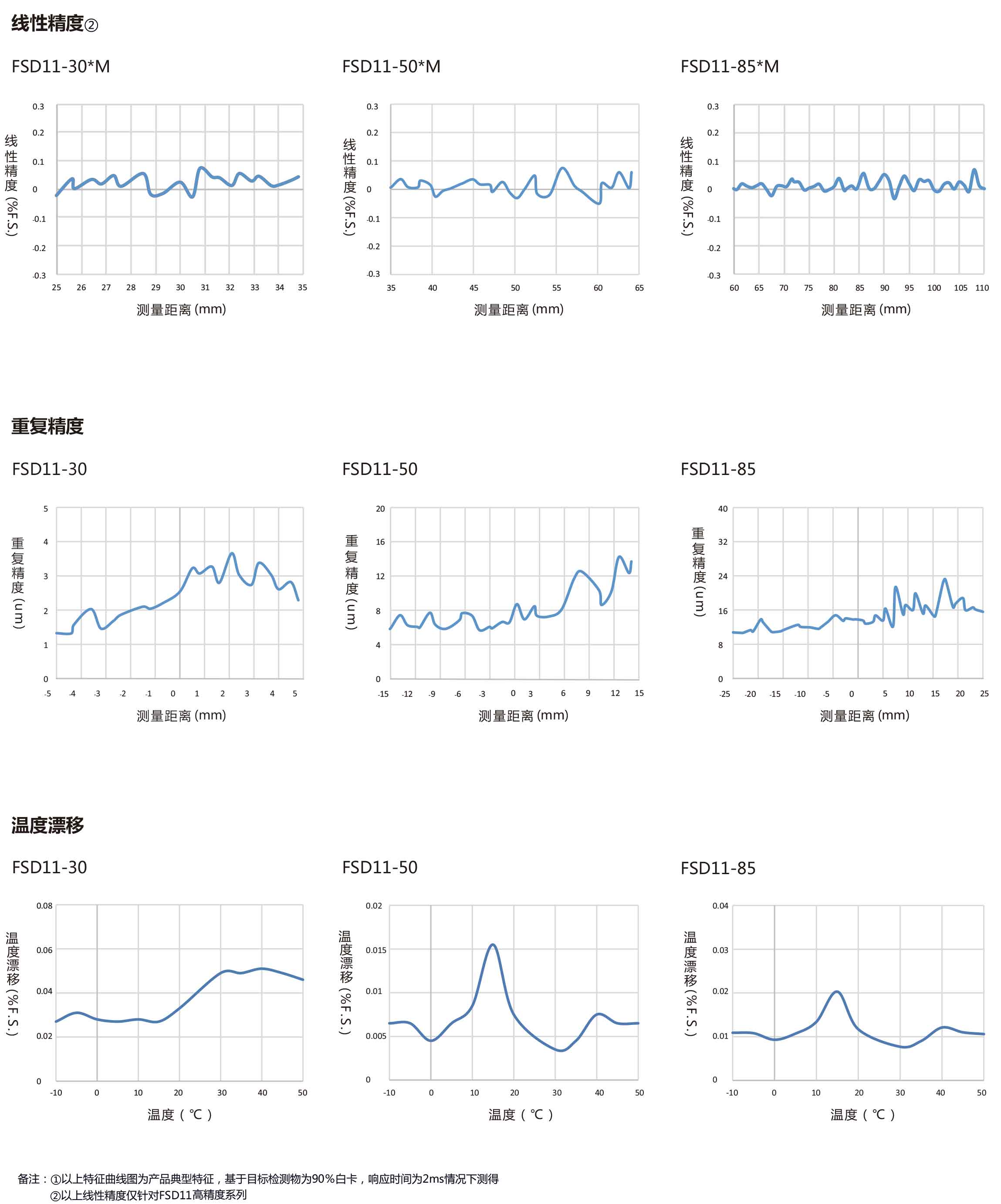

檢測特性


激光位移傳感器



激光位移傳感器


標準型RS485+1CHFSD11-30-RS485FSD11-50-RS485FSD11-85-RS485
4-20mA+1CHFSD11-30-AAFSD11-50-AAFSD11-85-AA
高精度型RS485+1CHFSD11-30-AA-MFSD11-50-AA-MFSD11-85-AA-M
4-20mA+1CHFSD11-30-RS485-MFSD11-50-RS485-MFSD11-85-RS485-M
測量范圍30±5mm50±15mm85±25mm
線性度標準型：RS485:±0.3%F.S.;? 4-20mA:±0.4%F.S.
高精度型：RS485:±0.1%F.S.;? 4-20mA:±0.1%F.S.
重復精度①②5um@30mm20um@50mm60um@85mm
分辨率2.5um@30mm10um@50mm30um@85mm
光斑大小Φ0.5mm@30mmΦ0.5mm@50mmΦ0.5mm@85mm
光源類型紅色激光（650nm）；激光等級：ClassⅡ
電源電壓RS485：10-30VDC/4-20mA：12-24VDC
壓降<2.5V
消耗功率≤700mW
負載電流＜200mA
保護電路短路保護、逆極性保護、浪涌保護、過載保護
輸出1數字量：RS-485(支持ModBus協議）模擬量：4-20mA（負載電阻＜390Ω
輸出2開關量：PUSH-PULL/NPN/PNP且NO/NC可設置
距離設置RS-485：按鍵/RS-485設置；4...20mA：按鍵設置
響應時間2ms/16ms/40ms可設置
顯示屏OLED顯示屏（尺寸：14*10.7mm）
指示燈電源指示：綠色；動作指示：黃色報警指示：黃色LED④
使用環境工作溫度：-10…+50℃，儲存溫度：-20…+70℃，35...85%RH（無凝霜）
防護等級IP67
內置功能●從棧地址、波特率設置●零點設置●產品自檢●恢復出廠設置
●輸出設置●單點示教●平均值設置●窗口示教
設置方式外部設置（RS485Only）、按鍵設置
溫度漂移±0.02%F.S./℃
沖擊耐壓1000V/AC50/60Hz60s
外形尺寸65*51*23mm
抗環境光白熾燈：＜3,000lux
材質外殼：鋁；鏡頭蓋：PMMA；顯示板：PC
耐振動性10...55Hz雙振幅1mm，X,Y,Z三方向各2小時
耐沖擊性500m/s2（約50G），X,Y,Z三方向各3次
連接方式2m5芯/4芯PVC引線
備注：測試條件：標準數據在：產品預熱30分鐘后測試；環境溫度：(23.5)℃；輸入電壓：24VDC；采樣周期：2ms；平均采樣次數100次；標準檢測物：90％白卡。
①統計數據遵循3σ準則；
②重復精度在23±5℃環境，90%白卡測試100個數據統計結果；
③重復穩定性表示23±5℃環境，90%白卡測試24H數據統計結果；
④黃色LED閃爍處于報警狀態。
