激光位移傳感器
激光位移傳感器

檢測范圍從26至294.98mm可選

線性精度±0.1%F.S.，重復精度最高2μm

最快采樣頻率可到3KHz


系列：FSD26系列
  • 性能特點
  • 產品規格
  • 尺寸

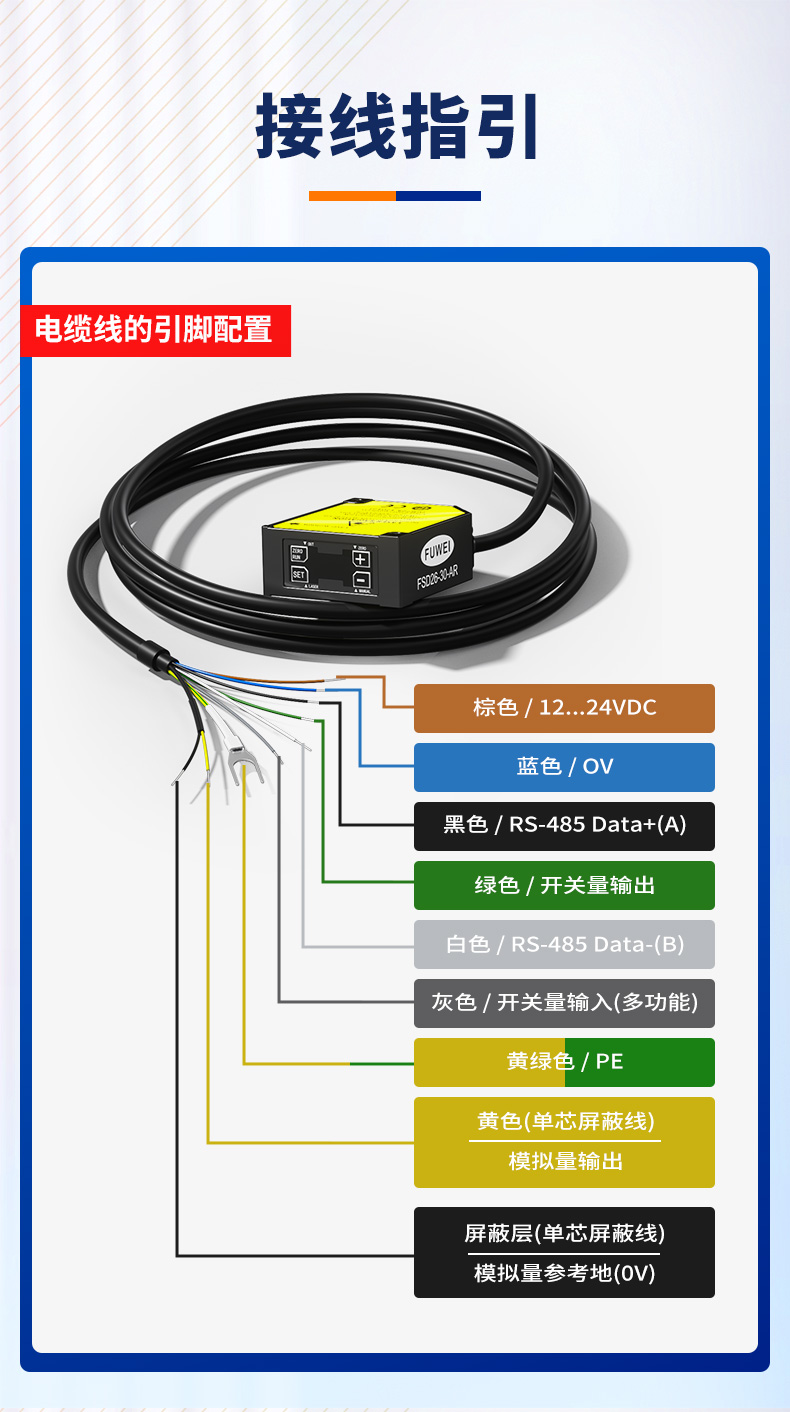

  • 接線
  • 下載

線性精度±0.1%F.S.

最快采樣頻率可到3KHz

開關量NPN和PNP可切換輸出

四位LED顯示屏配合四個按鍵，實現多功能簡單設置

模擬量電流4-20mA和電壓0-10V可根據型號來選擇

RS485通訊（支持ModBus RTU協議），帶地址可組網

測控合一，集RS485通訊和模擬量及開關量輸出于一體


型
號		4-20mA+RS485FSD26-30-ARFSD26-50-ARFSD26-85-ARFSD26-195-AR
0-10V+RS485FSD26-30-VRFSD26-50-VRFSD26-85-VRFSD26-195-VR
參考距離30mm50mm85mm195mm
測量范圍±4mm±10mm±15mm?±99.98mm
光
點
直
徑		近端80*180μm120*230μm150*600μm230*600μm
參考距離70*260μm110*440μm140*990μm430*2000μm
遠端100*400μm150*670μm190*1200μm700*3300μm
重復精度2μm5μm?10μm?50μm
線性精度±0.1% F.S.
(±0.008mm)		±0.1% F.S.
(±0.02mm)		±0.1% F.S.
(±0.03mm)		±0.1% F.S.
(±0.2mm)
溫度特性0.05%的 F.S. /℃
光源類型光源波長：655nm；激光等級：2類；激光輸出功率：1mW
采樣頻率（Hz）500/1000/2000/3000Hz(可選4種級別)
輸
入
輸
出		通信端口1 個? RS485（支持ModbusRTU）
模擬量輸出1 路模擬量輸出，模擬電壓（0~10V）或模擬電流（4~20mA）
模擬電壓或模擬電流不可切換
IO 輸入1 路，支持激光器關閉、遠程示教、采樣保持、單脈沖觸發、歸零等功能
IO 輸出＜NPN輸出型＞
NPN開路集電極晶體管
最大流入電流：50mA
外加電壓：30VDC以下(控制輸出-0V之間)
剩余電壓：1.5V以下(流入電流50mA下)
漏電流：0.1mA以下?		＜PNP輸出型＞
?PNP開路集電極晶體管
最大流入電流：50mA
外加電壓：30VDC以下(控制輸出＋V之間)
剩余電壓：1.5V以下(流入電流50mA下)
?漏電流：0.1mA以下
使用環境工作溫度:-10～50℃?;儲存溫度:-20～60℃?;工作濕度:35%~85%無凝露、無結霜
EFT防護電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準
ESD防護接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準
振? ? 動10~55Hz、雙振幅1.5mm，X、Y、Z方向各2小時
沖? ? 擊500m/s2（約50G），X、Y、Z方向各3次
IP 等 級IP67，符合IEC 60529標準

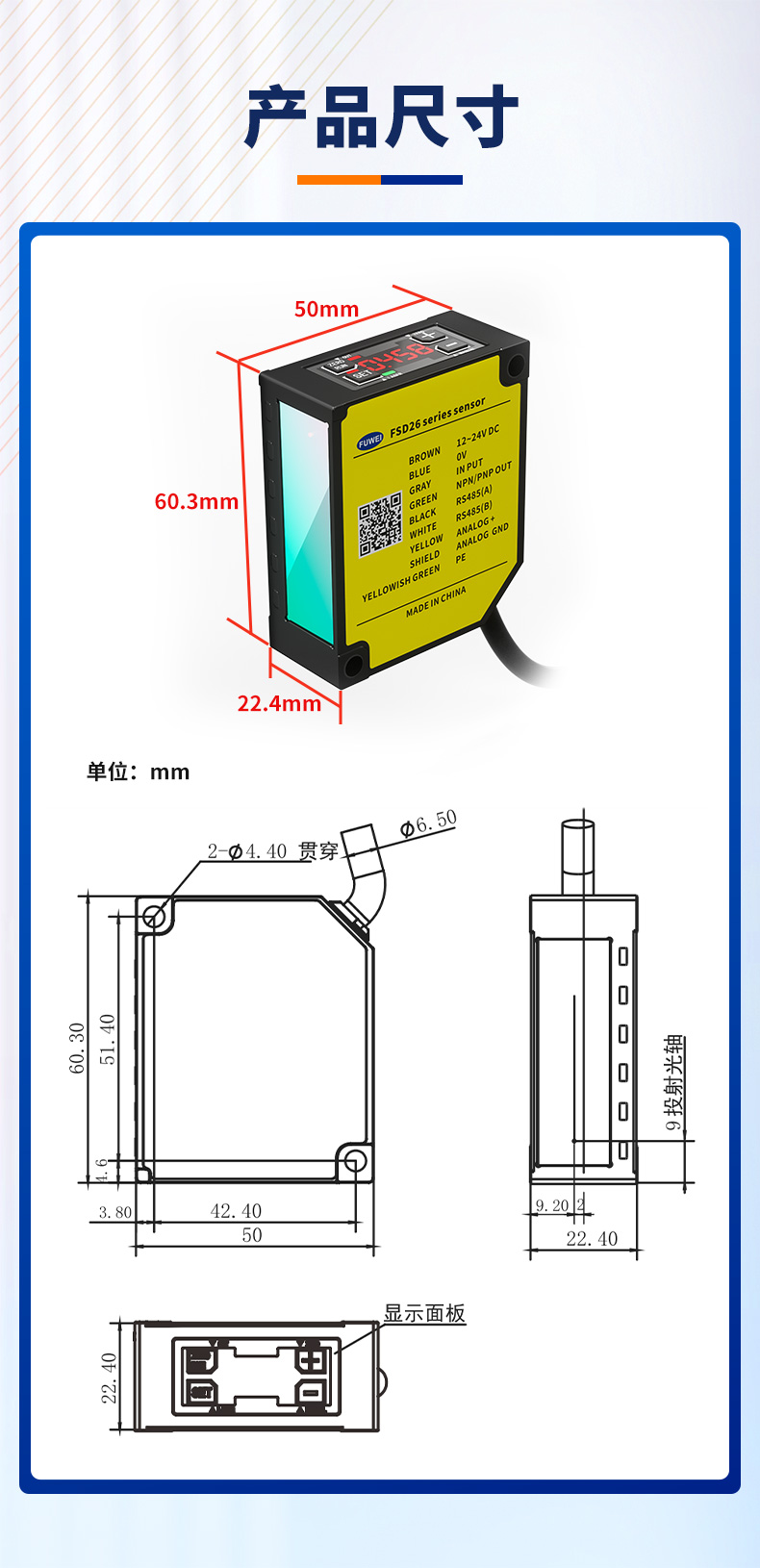

尺寸60*50*22
重量（包括線纜）120g
